电动球阀-电动球阀厂家批发价

工作原理: 电动球阀构造简略,只由少数几个零件组成,资料耗用省;体积小、重量轻、安装尺寸小,驱动力矩小, 压力调节阀,操作简便、敏捷,只需旋转90°即可快速启闭;并且还同时具

在线咨询

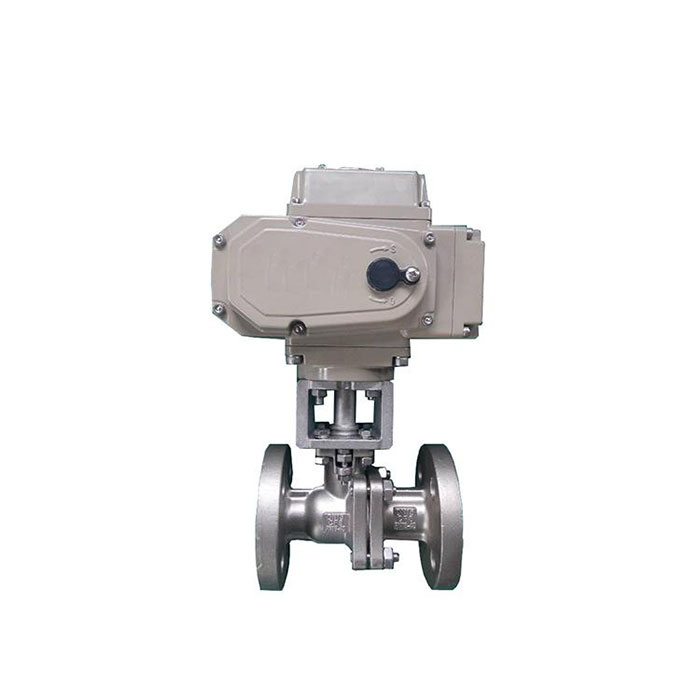

电动球阀

工作原理:

电动球阀构造简略,只由少数几个零件组成,资料耗用省;体积小、重量轻、安装尺寸小,驱动力矩小, 压力调节阀,操作简便、敏捷,只需旋转90°即可快速启闭;并且还同时具有良好的流量调节功效和封闭密封特性,在大中口径、中低压力的应用范畴,电动球阀是主导的阀门情势。电动球阀处于完整开启地位时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所发生的压力降很小,故具有较好的流量把持特征。电动球阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。

采取金属密封的阀门一般比弹性密封的阀门寿命长,但很难做到完整密封。金属密封能适应较高的 工作温度,弹性密封则具有受温度限制的缺点。假如请求电动球阀作为流量把持使用,重要的是准确选择阀门的尺寸和类型。电动球阀的构造原理尤其合适制造大口径阀门。电动球阀不仅在石油、煤气、化工、水处置等一般产业上得到普遍运用,而且还利用于热电站的冷却水体系。 常用的电动球阀有对夹式电动球阀和法兰式电动球阀两种。对夹式电动球阀是用双头螺栓将阀门连接在两管道法兰之间,法兰式电动球阀是阀门上带有法兰,用螺栓将阀门上两端法兰衔接在管道法兰上。 阀门的强度性能是指阀门蒙受介质压力的才能。阀门是蒙受内压的机械产品,因而必需具有足够的强度和刚度,以保证长期使用而不产生决裂或发生变形。

独特的防火设计:阀座采用带有密封面的不锈钢座包裹聚四氟乙稀密封圈组合式阀座,不锈钢座密封面和球体间有一小间隙。当聚四氟乙稀密封圈遇火烧毁时,浮动球体在介质压力作用下压向不锈钢座,球体和不锈钢座密封面间形成密封。

防静电装置:简便易装的防静电装置,使球体、阀杆和阀体始终连为一体,因开关导致密封面摩擦而产生的静电被引出。

阀杆防飞出设计:下装式阀杆,防止阀杆因介质压力过高而飞出,彻底消除了安全隐患。

主要零件材料:

阀  体:ZG230-450、ZG1Cr18Ni9

阀  芯:1Cr18Ni9Ti

阀  座:聚四氟乙烯

阀  轴: 3Cr13

主要技术参数

公称通径mm

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

额定流量系数Kv

17

33

62

95

146

323

350

439

810

1205

1912

3014

4306

6540

8750

11800

公称压力

PN1.6,6.4MPa

连接型式

法兰连接,按JB79-59标准

球阀转角

90 0

阀体材料

铸钢,铸不锈钢

适用温度℃

-40~+180(常温型)、-40~+450(中温型)

执行机构

DJK-Ⅱ、Ⅲ型PS AUTOMATION CMBH、LNAR-KOSO、Unic-Z电动执行机构

输入信号

0~10mA 4~20mA 1~5V DC

基本误差

≤全行程的±2.5%

回差

≤全行程的2.0%

死区

≤全行程的3.0%

泄漏量

软密封,JB/T7378-94表二的V级 硬密封,JB/T7378-94表2的IV级
JB/T7378-94标准表2见附表

2、特点

1)调节严密;

2)体积小,重量轻,结构简单,安装方便。

3)流阻小,流通能力大。

4)开关方便,行程小,能实现快速调节。

5)阀杆防飞出设计,安全可靠。

6)具有防火防静电功能。
