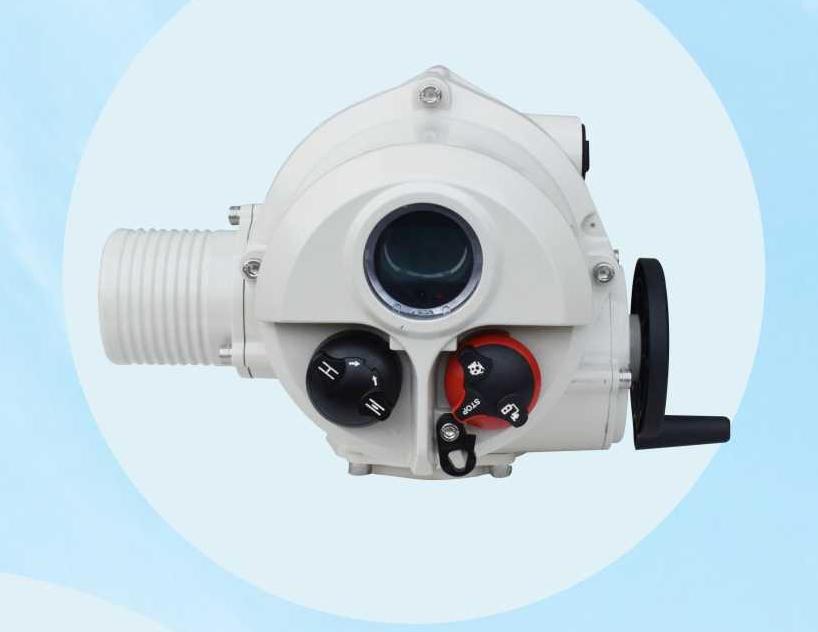

电动执行器角行程LMT系列

一、电动执行器产品概述

Lmtork生产的“LMT”系列电动执行器用于控制0°～90°旋转的阀门及其他同类产品，如 蝶阀、挡板阀、旋塞阀、百叶阀等，广泛应用于石油、化工、水处理、船舶、造纸、电站、供热、楼宇自动化等各行业中。 以AC380V/220V/110V作为驱动电源，开关量信号（有源无源）、 4-20mA电流信号作为控制信号，使阀门运动到所需位置， 最大输出扭矩达2000N•M。

性能特点

一、电动执行器产品概述



Lmtork生产的“LMT”系列是一款高端的智能型角行程电动执行器，用于控制0°～90°旋转的阀门及其他同类产品，如球阀、风门、蝶阀、挡板阀、旋塞阀、百叶阀等，广泛应用于石油、化工、水处理、船舶、造纸、电站、供热、楼宇自动化等各行业中。

电源以AC380V/220V/110V( 非标定制)作为驱动电源，开关量信号（有源无源）、4-20mA电流信号作为控制信号，使阀门运动到所需位置，实现其自动化控制，最大输出扭矩达2000N•M。



二、电动执行器性能特点



2.1壳体

壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67，并有IP68和b隔爆型供选择(定货时要说明)。



2.2电机

采用全封闭鼠笼式电机，具有体积小、扭矩大、惯性力小等特点。电机绝缘等级为F级且内置过热保护器，可防止过热损坏电机。



2.3手动结构

手轮的设计保证安全可靠、省力、体积小。不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。



2.4干燥器（备选）

用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。



2.5阀位控制

实现机械计数器与绝对值编码器有效结合，阀位控制更精准可靠。



2.6扭矩过程控制

可提供过载保护,在阀门卡涩，有异物时，自动断开电机电源，更有效的保护阀门和电动执行器不受损坏。



2.7调试简单

用红外线设定器可进行简单、安全和快捷的非侵入式调整，使用随按随用的LMTORK 设定器可进入和调整执行器设定,如力矩值、限位、控制及显示功能。LMTORK提供独特的设定器均可对执行器进行非侵入式设定。



2.8相序自纠正和缺相保护

执行机构旋向可自由设定，可自动校正电源相序，接线不必考虑电源相序。且有电源缺相和输出缺相保护功能。



2.9信号自由组态及自诊断

共8路输出接点，4路接点信号供用户选择，每一路信号可自由定义，另4路接点信号不可自由定义。强大的故障自诊断功能，方便用户及时快速处理故障，掌握设备运行状态。



2.10总线技术

有Modbus、Profibus等多种总线通信模块。



2.11安装

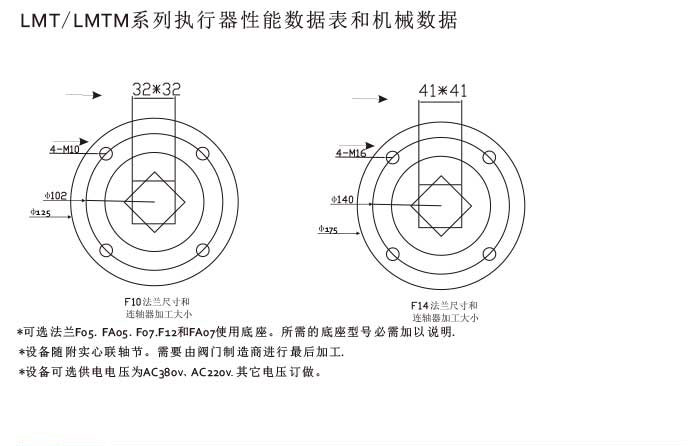

底部安装尺寸符合ISO5211国际标准，驱动轴套可拆下根据需要进行加工，适应性强。可以垂直安装，也可以水平安装。

2.12线路

控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种附加功能的要求。（可根据客户要求另行加工）

2.13分体式控制

 执行器的控制单元可以和机械部件分开安装.解决现场高温,高空安装调试问题.
